概述

　　我公司风速风向仪由风速传感器、风向传感器和数据记录仪两部分组成，可连接电脑，随机提供电脑软件。

　　系统采用嵌入式技术、模块化结构，可根据用户需要灵活增加或减少相应的模块和传感器，任意组合，方便、快捷的满足各类用户的需求，内部电源系统可为各传感器供电，接线简单方便。

　　系统自带中文液晶显示、自动保存、实时时钟、数据通讯等功能。该设备具有技术先进，测量精度高，数据容量大，微功耗，遥测距离远，人机界面友好，可靠性高的优点，广泛用于气象、建筑、矿场、环境、机场、港口、工农业及交通等领域。

技术参数

　　2.1. 电压：AC 100～240V、50～60Hz或DC 12V(可定制其它电压规格);

　　2.2. 功率：≤1W，DC 12V时工作电流60mA左右，开启电源控制工作电流可控制在10mA左右;

　　2.3. 显示：LCD显示屏带背光，64×128点阵，中文显示;

　　2.4. 通讯：USB口1个，RS232口2个，RS485口2个;(其中1个光电隔离RS485口为选配);

　　2.5. 协议：兼容modbus RTU协议;

　　2.6. 采集通道：默认可连接1个风速传感器，1个风向传感器;最大可接8个(通道数不同，产品价格不同)。

　　2.7. 显示窗口：75mm×44mm;

　　2.8. 控制盒体积：200mm×120mm×75mm，(含固定耳长度为240mm);

　　2.9. 重量：约1kg;

　　2.10. 含移动式安装支架重量：越15Kg;

　　2.11. 自动保存数据：(以6通道数据计算，可存131072条)存满后自动覆盖最早的数据。

　　                                每1分钟保存一次，可存91天;

　　                                每10分钟保存一次，可存1.5年;

　　                                每小时保存一次，可存15年;

　　2.12. 保存间隔：1秒至24小时可设置;

　　2.13. 可显示、保存风速风向的瞬时值、最大值、最小值、平均值、标准差;可显示N分钟平均值，N可设;

　　2.14. 可选配电源控制功能，定时控制GPRS DTU工作及传感器工作，大幅降低设备总体功耗，特别适用于纯电池供电或太阳能供电。

　　2.15. 可选配风速报警功能，1路继电器输出，可扩展为2路继电器输出，相应要素值大于 设定值继电器报警输出，并在液晶屏提示报警状态。

　　2.15.1. 报警设置范围：0.1～60m/s;

　　2.15.2. 可选继电器负载：1A 125VAC或2A 30VDC;

　　2.16. 测量风速：0～60m/s，分辨率0.1m/s;

　　2.17. 测量风向：0～359度，分辨率1度。

接口

　　数据记录仪与风速、风向传感器的连接采用带航空插头的数据屏蔽线连接，记录仪插板图示(如无相应功能，则相对应的接口不会出现在插板上)，具体接口功能以数据记录仪上标识为准：

　　3.1. 电源接口

　　记录仪随机附带1个电源适配器可将交流电转为12V直流电，适配器有宽电压工作范围可选，可用于境外多国或地区。

　　采集仪上DC 12V输入插座为5.5-2.1mm DC插座，可配套对应DC插头。

　　当现场有DC12V电源，如太阳能、蓄电池或其它设备供电时，可直接用DC12V电源线连接电源。

　　3.2. RS232接口

　　RS232口又称串口、COM口，如下图，记录仪上2个RS232口均为3线制，定义与电脑上的COM口相同。

　　RS232接口定义：

　　2pin — 接受数据(RXD)

　　3pin — 发出数据(TXD)

　　5pin — 信号地线(GND)

　　电脑或数据记录仪的COM口

　　RS232连接线

　　2个RS232接口均可在数据记录仪菜单：【通讯参数设置】中修改波特率(1200～115200)、校验位停止位等参数，出厂默认为9600，N，2。

　　2个RS232口完全独立，互不影响;但RS232口与RS485口共用，均可在数据记录仪菜单：【通讯参数设置】->模式选择】中选择为RS232模式或RS485模式，当选择为RS485模式时，相对应的RS232口不能使用。

　　记录仪随机附带1.5米RS232通讯线，为孔对孔交叉线，用于连接电脑通讯，一头接电脑上的COM口、一头接数据记录仪上的COM口。RS232口可用于50米内的通讯，如要更长的COM线可向我公司定购。

　　3.3.RS485接口

　　记录仪上2个RS485口均为和COM口共用，均可在数据记录仪菜单：【通讯参数设置】->【模式选择】中选择为RS232模式或RS485模式，当选择为RS232模式时，相对应的RS485口不能使用。

　　低功耗型没有第一RS485口，H型的第一RS485口为光电隔离口，当使用光电隔离的RS485通讯时，波特率不得超过57600。

　　RS485为二线制通讯，最大距离为1000米，如要配RS485通讯线应另向我公司定购。

　　USB接口定义：

　　1pin — +5V

　　2pin — D-

　　3pin — D+

　　4pin — GND

　　2路RS485接口定义：

　　1pin — 第一RS485A

　　2pin — 第一RS485B

　　3pin — 第二RS485A

　　4pin — 第二RS485B

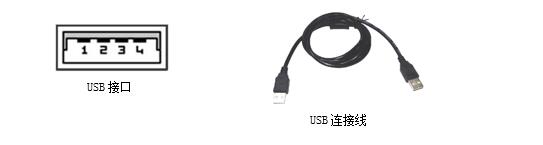

　　3.4.USB连接线

　　记录仪上USB接口如图，与电脑连接后，配套软件可用USB接口与数据记录仪通讯。记录仪随机附带1.5米公对公的USB连接线用于连接电脑。

　　3.5.航空插座

　　数据记录仪侧面航空插座为传感器接入口，支持电压、电流、RS485等信号输出传感器。航空插座的数量因数据记录仪通道数、传感器类型不同有差异，详细布局以数据采集仪侧面的标签为准。

　　3.5.1. 接口定义

　　2芯航插接口定义：

　　1pin — GND或IN-

　　2pin — 信号输入或IN+

　　3芯航插接口定义：

　　1pin — 电源+

　　2pin — GND

　　3pin — 信号输入

　　4芯航插接口定义：

　　1pin — 电源+

　　2pin — GND

　　3pin — 485-A

　　4pin — 485-B

　　5芯航插接口定义：

　　1pin — 电源+

　　2pin — GND

　　3pin — 信号输入

　　4pin — NC

　　5pin — NC

　　定义中的是电源+可能为5V、12V或订制的其它电压，出厂时根据传感器参数确定。出厂保证同一数据记录仪，相同插座的电压定义相同，即使插错了接口，也不会损坏设备。

　　3.5.2. 可选报警输出

　　指定气象要素值达到报警条件时，报警输出，常开触点关闭，常闭触点打开。继电器输出为旋转式3芯航插。

　　3.5.3. 可选GPRS工作电源控制，及传感器工作控制

　　指定时间间隔下GPRS 电源自动上电，上传数据，并在指定时间内断电下线。传感器可在数据保存间隔前上电工作，保存结束后断电。但雨量传感器等要求连续工作的传感器不会断电

　　3.5.4. 插拨操作

　　1、请在断电状态下连接各接口，确认无误后再通电;

　　2、连接航空插座时，应用手拿住航空插头的尾部，插头上凹槽方向应和插座中突点方向一致(默认朝上)，轻推入内，听到喀嚓声，即连接好。

　　3、取下插头应用手拿住航空插头的中部，轻拉即可。

外形尺寸

　　4.1. 数据记录仪尺寸

　　4.2.风速传感器尺寸

　　底盘上4个孔为固定孔位

　　4.3.风向传感器尺寸

　　底盘上4个孔为固定孔位

安装

　　5.1.风速、风向传感器可安装在室外或其它指定要测量风速的位置，固定孔见上图，尽量水平安装。

　　5.2.风向传感器白线对准正北安装。

　　5.3.数据记录仪应安装在室内或保护箱内，不能日晒雨淋，可壁挂或放置在桌面。

　　5.4.如用户需要购买我司配套安装支架，可根据安装支架实际安装孔进行固定。

菜单

　　6.1.操作可通过记录仪前面板上的按键对其进行操作：

　　6.1.1. 连线：在关机状态，连接好各传感器、通讯接口，并检查无误;

　　6.1.2. 开机：连接好电源后，记录仪开始工作;

　　6.1.3. 设置：按下前面板的【START】键，显示

　　“请输入密码：”

　　“0000”

　　通过【→】、【←】键右移和左移输入点，【↑】、【↓】键对输入点上的数字加1和减1;

　　默认密码为：0001，按下【EDIT】键，进入菜单操作状态。

　　菜单：按【↑】、【↓】键查找菜单，按【EDIT】键进入菜单，按【START】键返回上级菜单;

　　设置—系统设置：

       —日期

　　—时间

　　—背灯时间(单位秒，0-4秒为不关背灯)

　　—保存间隔(秒)

　　—重启间隔(单位小时，设置范围0-23小时)

　　—历史数据清空

　　通讯参数设置：

        —设备地址

　　—串口1波特率

　　—串口1校验位

　　—串口1模式选择

　　—串口2波特率

　　—串口2校验位

　　—串口2模式选择

　　报警参数设置：

       —报警最大值A

　　—报警最小值A

　　—停止偏离值A

　　—报警最大值B

　　—报警最小值B

　　—停止偏离值B

　　—报警值B

　　—声报警输出

　　气象要素设置：

       —地理经度

　　—地理维度

　　—风向指北校正

　　—日起始时间

　　电源管理设置：

       —GPRS间隔(时)

　　—GPRS工作(分)

　　—传感提前(秒)

　　—传感延后(秒)

　　设备中如无相应功能、要素，则相应菜单可能不显示或显示位无意义;

　　6.1.4. 设置数据：选项设置有两形式

　　a通过【→】、【←】键右移和左移输入点，【↑】、【↓】键对输入点上的数字加1和减1;

　　b选择：按【↑】、【↓】键查找备选项，按【EDIT】键选择，并进入选择菜单;

　　输入好后按【EDIT】键完成设置。按【START】键放弃设置，并返回上级菜单。

　　6.1.5. 超过30秒未按键，自动回到正常显示状态。

　　6.2.菜单说明

　　6.2.1. 【保存间隔】：0～65535秒可设，设为0时，是24小时保存1次，保存时间为每日0点整。出厂默认为600秒,即10分种保存一次，除特别科研需要，建议保存间隔不要小于60秒。保存的数据断电后也不会丢失。累计计算的采集值，如实时雨量、蒸发等，会在储存后清零，重新累计。

　　6.2.2. 【重启间隔】：设置值能被当前小时数整除时，会在这个小时的50分05秒重启数据记录仪;当输入99，按“OK”时，数据记录仪立即重启，输入值不保存。

　　6.2.3. 【串口校验位】：选项中【有无校验1停止位】和【无校验2停止位】可供选择，奇、偶校验只能为1停止位。

　　6.2.4. 【地理经度】和【地理纬度】为特别功能，一般不会出现。

　　6.2.5. 【风向指北校正】一般风向传感器安装时，传感器上的北标记对北了，则不用使用此功能，当安装时没能做到对北，可以这里校正。

　　设置方法：连接好传感器、记录仪，人为让风向传感器上锥形箭头指向正北并保持，在记录仪菜单中进入【风向指北校正】，输入“01”，按【EDIT】，即可。

　　6.2.6. 【日起始时间】：计算某些一天累计值的要素时，1天开始的时间

　　一般我们一天都以0点为分界点，如昨日累计雨量，是昨天的0点到今天的0点之间 的总降雨量，但在有些行业，昨日雨量为昨天的8点到今天的8点之间的总降雨量，这时应设为“8”。

　　6.3.报警设置说明(可选功能)

　　A、B路报警是独立的，互不影响，如有继电器输出，则分别对应继电器A输出和继电器B输出(可选)。

　　在输入【报警最大值】、【报警最小值】后，如【报警最大值】大于【报警最小值】，则被测要素大于最大值，或小于小最小值时都会报警。

　　如【报警最大值】小于【报警最小值】，则被测要素在最大值和最小值之间时会报警。

　　例1：在井道中测量风速大小，小于0.6m/s就是通风不好，要报警，大于5m/s就是风量过大，也要报警。在【报警最大值】输入5.0、【报警最小值】输入0.6即可。

　　例2：在室外高空做业，监测风速，大于10m/s停止工作，小于10m/s不报警。【报警最大值】设为10.0、【报警最小值】设为0。

　　例3：照明控制，监测照度值，小于50lx时打开照明。【报警最大值】设为99999、【报警最小值】设为50。

　　例4：垃圾发电厂正东有村庄，西风时为防异味吹到居民点应控制作业。监测风向值，西风或偏西风报警(225度至315度)。【报警最大值】设为225、【报警最小值】设为315。

　　6.3.1. 【停止偏离值】：达到报警条件后，继电器会闭合，有时测量值可能在条件值上、下波动，为防止继电器频繁动作，可设停止偏离值。

　　如例3中照明控制，可把【停止偏离值】设为10，当照度值小于50lx时报警输出，开灯，当环境亮度上升到50lx+10lx，即60lx时，报警才停止，即关灯，有效避免了临界点的反复动作。

　　6.3.2. 【声报警输出】：可选充许、暂停、禁止，【声报警暂停】为暂时停止声报警，当下一整点时如报警条件还存在，则继续声报警;【声报警关闭】则无声报警输出;本设置对继电器输出没有影响。声报警为记录仪内蜂鸣器发声，如不想听到蜂鸣器声，可关闭。

　　6.4.电源管理设置说明(可选功能)

　　电源管理功能可最大限度降低设备总体功耗，建议在太阳能、锂电池供电时优先考虑，如要求设备24小不间断工作、通讯，应考虑市电供电或配置更大的太阳能供电系统。

　　【GPRS间隔(时)】：当前小时数可以整除设置值时，GPRS电源在该小时0分2秒上电，GPRS约几十秒后连接到远端电脑，上传数据。

　　【GPRS工作(分)】：当GPRS电源工作分钟数到达设置值时，自动断开GPRS电源，如在断电前1分钟内收到数据同步命令帧，则断电时间延迟到收到最后一条同步命令帧的1分钟后。

　　当【GPRS间隔(时)】为1，【GPRS工作(分)】大于60，则GPRS电源始终工作。

　　【传感提前(秒)】：在数据保存间隔到达前N秒，传感器上电工作。

　　【传感延后(秒)】：在数据保存间隔到达后N秒，传感器断电。

　　当【传感提前(秒)】大于0，【传感延后(秒)】大于60，则传感器始终工作。

　　需要连续工作计算总累计值的传感器，如雨量传感器不受此参数影响，始终为工作状态。如需一部分传感器连续工作，一部分传感器间隙工作，请在订货时提前注明。

设置方法

　　7.1.风向指北设置：

　　如安装时未将风向传感器上的白线对准正北，可在菜单中调整，步骤如下：

　　7.1.1. 人为把风向传感器上的箭头对准正北并保持不动。

　　7.1.2. 数据记录仪通电，进入菜单在【气象要素设置】中选【风向指北校正】，并输入“01”，按【EDIT】键，完成设置。

　　7.2.风速报警设置(选配功能)：

　　7.2.1. 只要继电输出不要声报警：在【声报警暂停输出】中选【声报警关闭】功能。

　　7.2.2. 要继电输出同时声报警：【报警值最小值B】设为0，【报警值最大值B】设为99.9，实际上B路不会报警输出，只让A路有效。

　　7.2.3. 达到指定风速时声报警，更高风速时继电输出：【报警值B】设为声报警风速;【报警值A】设为继电器输出风速。

显示

　　数据记录仪上最上行时间为当前时间，如不准确，应按当地标准时间调整，数据记录仪内置时钟电池，断电后时间不会丢失或停止;第二行至第四行滚动风速风向实时数据;当有风速报警功能时第四行显示报警状态。LCD屏上的背光时间可在【系统设置】—【背灯时间】中调整，设为0时，背光始终打开，当系统为蓄电池或太阳能供电时，请设为背光自动关闭，数据记录仪的电流将减少约22mA(DC12V时)以上，以增加电池使用时间。

通讯

　　默认波特率9600pbs，无奇偶校验，8位数据，2个停止位，设备地址08H ，modbus RTU协议，协议详见《数据记录仪通讯协议》。

　　数据记录仪与电脑1.5米以内时，建议用USB连接，方便快捷;

　　小于50米时，可用RS232连接，要求电脑上有COM口，如电脑上无可用的COM口可用串口卡(PCI)或USB转RS232转换器增加COM口;

　　大于50米、小于1000米时，可用RS485连接。电脑端应配232转485转换器或USB转485转换器等。

　　其它通讯方式请参考光盘【电脑配置及通讯方式.pdf】

防雷

　　仪器内部匀有电源防雷及信号防雷保护，但室外传感器安装时仍要注意支架不得高于周围的避雷针，以确保人员及设备安全。

运输、保存

　　11.1. 运输过程中应注意防振、防压、防潮。

　　11.2. 长期保存在包装箱内，温度0-40摄氏度，湿度不大于75%

售后服务

　　12.1. 在正常使用情况下，非外界因素造成的损坏，未擅自打开机壳的前提下，厂家提供三个月的包换、一年的保修服务。

　　12.2. 用户应注意防雷等方面的保护，如雷击造成损坏，厂家仅能提供有偿维修服务。

　　附录 软件

　　运行随机光盘【\weather\setup.exe】安装软件，默认【下一步】，即可安装到【D:\气象监测系统】文件夹中，并在桌面形成快捷方式。系统软件具有数据保存、显示并有打印及曲线绘制功能。可在Windows XP、WIN7操作系统上运行。

　　如要使用USB接口通讯，应运行【\weather\USB驱动\usbdrv.exe】，点“安装”，安装USB驱动。

　　本软件通过与记录仪通讯获得数据，近距离时可直接用USB口连接，方便快捷;距离较远时，可通过RS232口连接。其它更多通讯方式参考光盘【\电脑配置及通讯方式.pdf】。

　　连接好电源线及数据线后，打开计算机，检查计算机软件中的通讯参数设置是否正确，检查无误后即可打开记录仪进行通讯。

　　数据同步，点击软件中的同步钮，软件会自动与记录仪进行数据同步，将记录仪中保存的数据读入计算机的数据库中。
